丙烷脱氢PDH装置中的阀门选型
2019-07-12
丙烯是石化行业紧随乙烯之后第二大中间物。丙烯是否能维持高产水平取决于工艺是否高效。好的阀门如何能帮你维持高产并降低成本呢？丙烷脱氢阀门选型显得尤为重要。
不同的应用需要不同特点的阀门
阀门设计的突破最近给改善PDH 生产效率作了很大的贡献。合适的阀门已经能在没有蒸汽裂解或流化床装置的情况下保证聚合级丙烯的高效生产。这其中的关键就是确保你选择的阀门能提供有效的回收，并确保各种工况下的安全。如果你对干燥器切换阀选择没把握，那你就考虑能承受温度剧烈波动、同时能保证长时间双向密封的方案；如果反应器泄压阀是你的考虑重点，那就找能快速动作的阀门。牢固的阀杆填料当然也是必须的，以防止会引起产能下降和安全问题的泄漏。
精确丙烷脱氢阀门选型
PDH 工艺中的阀门清单很长，包括很多工艺和安全有关的关键阀型，需要特别关注阀门选型细节。得锐自动化公司在提供可靠和耐用阀门指导方面有丰富的经验，可以帮助您改善PDH 流程控制性能，从而提高产能和利润。我们能教您如何利用在线诊断功能制定预维护计划，并达成工厂正常运行时间目标。此外，我们还能帮您为流程的各部分选择正确的阀门，从而确保工厂长时间可靠运行。基于我们全球经现场验证的经验，我们能支持您满足各地方当局制定的噪音、逸散和防火安全规定。您还可以依靠我们的专业知识来确保工厂紧急切断阀的最高安全性和可用性。PDH 工艺流程概述PDH 工艺利用丙烷生产单体丙烯，无需蒸汽裂解炉或流化催化裂解单元。新鲜丙烷与回收丙烷以及循环氢气一起进入加热炉，加热到540° C，然后进入反应器，进行高单烯烃选择性转化。

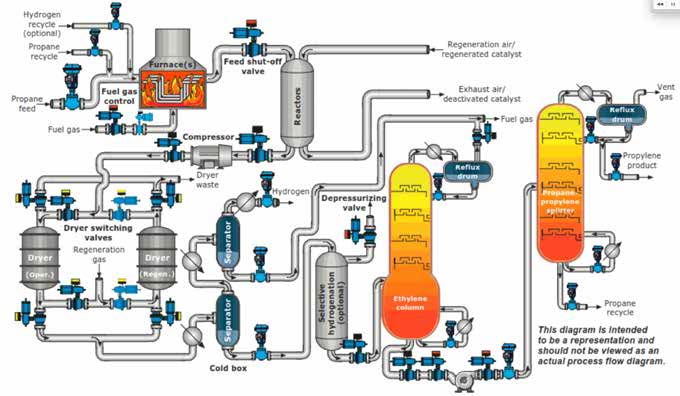

丙烷脱氢工艺流程简图
然后在丙烷—丙烯分离塔中回收丙烯。未转化的反应物回收并与新鲜丙烷混合再次进行转化。在丙烷脱氢阀门选型中主要存在两个工艺上的阀门选型：
PDH 阀门
可靠的阀门性能是PDH 工艺的关键。生产异常时需要可靠的安全阀来泄压。阀门还需确保分子筛高效回收硫化氢。硫化氢回收不充分会使下游催化剂中毒或损坏设备。反应器入口切断阀

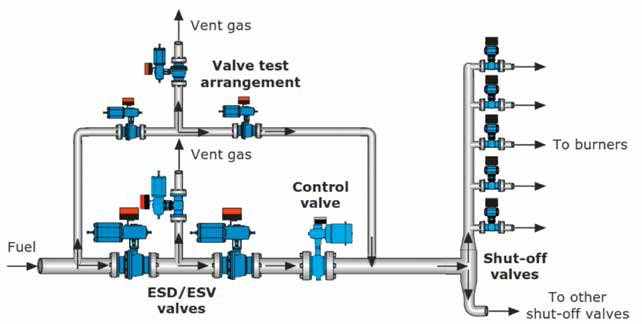

位于加热炉下游 ，这些紧急切断阀必须在出现异常工况时快速关闭。反应器入口管线和再生管线上还有常规开关阀。这些阀门必须在需要时能正确动作，即使是在长时间无操作之后。快速动作和严密关断是基本要求。反应器入口切断阀工作温度很高，从400° C 到540° C。
得锐自动化解决方案

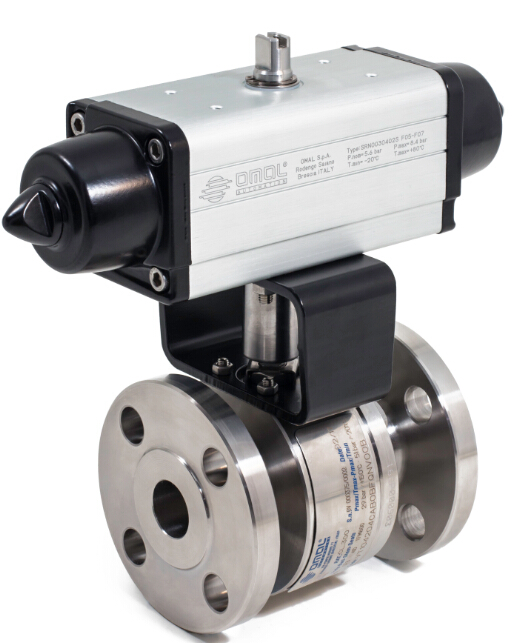

OMAL欧玛尔固定球金属密封球阀配OMAL气动执行器能确保阀门在异常工况下的可靠动作。
1.采用石墨弹性密封材料:保证密封性能不受阀门工作时遭受的温差影响;
2.采用双层防磨擦垫圈:保证阀门工作时产生较小扭矩,与单层防磨垫圈相比，磨损小;
3.采用防静电装置（改善阀球、阀杆与阀体间的电流连续性）,避免在易燃易爆环境中因静电造成电火化及火灾,保证阀门整个使用寿命期电连接接触的安全;
4.独立的预压弹簧罩,独立预压弹簧罩与阀轴转动互不关联：“V”型 系列密封圈进一步减少了部件间的磨擦，保证了阀门更长使用期,使V型系列密封圈始终保持充盈饱满，避免高温差的状况下介质外泄；
5.V型系列密封圈包含三个密封圈再加一个O形环,保证长期使用后仍能保持良好的密封性能,由于从胚料到成品都在同一位子加工，保证了很高的轴对准精度,保证阀门具有更长的使用寿命,保证较小的工作扭矩.
6.OMAL的拨叉式气动执行器，启闭速度快，力矩大，寿命是一般齿轮齿条式的5倍以上；
7.在配以得锐自动化研发的SUBITOP限位开关盒，反馈阀门位置信号，三段式信号反馈，可当轻型调节阀使用。
